I. Le cycle de réfrigération par compression de vapeur
Les machines à glace industrielles produisent de la glace en utilisant un cycle de réfrigération par compression de vapeur pour éliminer en permanence la chaleur de l'eau. Contrairement aux machines à glace commerciales qui sont principalement conçues pour les restaurants, les hôtels et les services de boissons, les machines à glace industrielles sont conçues pour un fonctionnement continu et de grande capacité dans des applications telles que la transformation des fruits de mer, le refroidissement du béton, l'exploitation minière, la transformation chimique, la fabrication alimentaire et la logistique de la chaîne du froid. Bien que différentes machines produisent différents types de glace, le principe sous-jacent de la réfrigération est le même : la glace est formée en extrayant la chaleur de l’eau plutôt qu’en générant du froid.

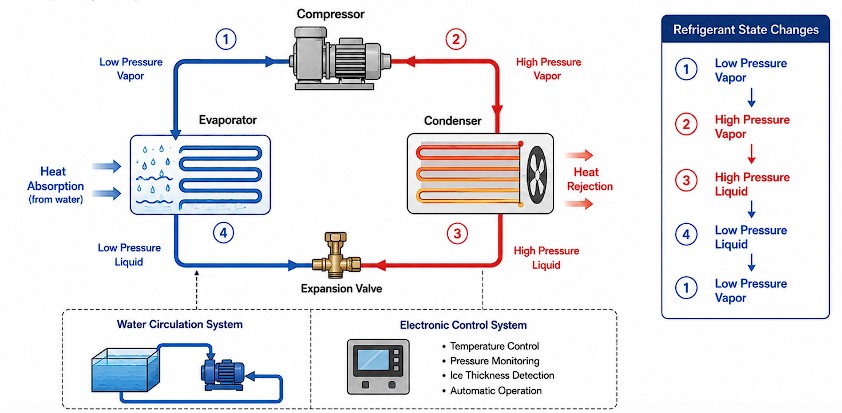

Une machine à glace industrielle typique se compose d'un compresseur, d'un condenseur, d'un dispositif d'expansion, d'un évaporateur, d'un système de circulation d'eau et d'un système de contrôle électronique. Ces composants fonctionnent ensemble dans un circuit frigorifique fermé. Le réfrigérant change continuellement de pression, de température et d'état physique lorsqu'il circule dans le système, permettant à la chaleur d'être absorbée par l'eau et rejetée dans l'environnement. L'efficacité de ce processus de transfert de chaleur détermine directement la capacité de production de glace, la consommation d'énergie et la stabilité de fonctionnement.
II. Le cycle de réfrigération transfère la chaleur
Le cycle de réfrigération commence au niveau du compresseur. La vapeur de réfrigérant à basse pression et à basse température quittant l'évaporateur entre dans le compresseur, où elle est comprimée en vapeur à haute pression et à haute température. La compression du réfrigérant augmente à la fois sa pression et sa température de saturation, lui permettant de libérer efficacement de la chaleur lors de l'étape suivante du cycle.
La vapeur à haute pression s'écoule ensuite dans le condenseur. Selon la conception de la machine, le condenseur peut être refroidi par air, par eau ou par évaporation. À mesure que la chaleur est transférée du réfrigérant au fluide de refroidissement, le réfrigérant se condense en un liquide à haute pression tout en restant à une pression presque constante. Un rejet efficace de la chaleur est essentiel car de mauvaises performances du condenseur augmentent la pression de condensation, réduisent l’efficacité de la réfrigération et augmentent la consommation électrique du compresseur.
Après condensation, le réfrigérant liquide passe à travers un détendeur ou un autre dispositif de dosage. Lors de la détente, le réfrigérant subit une forte chute de pression, entraînant une diminution significative de sa température de saturation. Une partie du liquide se transforme en vapeur, produisant un mélange liquide-vapeur à basse pression et basse température avant d'entrer dans l'évaporateur.
À l’intérieur de l’évaporateur, le réfrigérant absorbe la chaleur de l’eau en circulation et s’évapore progressivement en vapeur à basse pression. La chaleur absorbée comprend la chaleur sensible nécessaire pour refroidir l'eau jusqu'à son point de congélation et la chaleur latente nécessaire pour convertir l'eau en glace. Une fois que le réfrigérant s’est complètement évaporé, il retourne au compresseur, complétant ainsi le cycle de réfrigération et permettant une production continue de glace.
III. L'évaporateur détermine la formation de glace
L’évaporateur est le composant où la glace se forme réellement, et sa conception structurelle détermine à la fois la méthode de fabrication de la glace et la forme finale de la glace. Bien que les machines à glace industrielles produisent des produits différents, chaque conception repose sur un transfert de chaleur efficace entre le réfrigérant et l'eau.

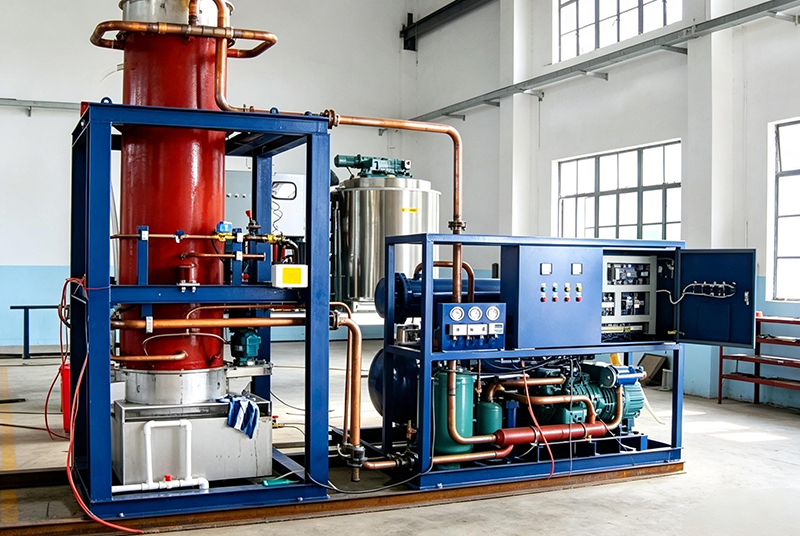

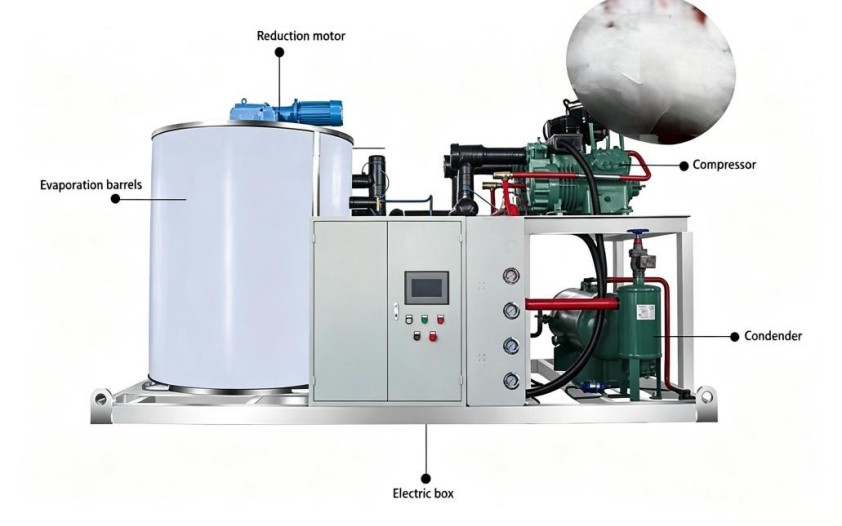

Dans les machines à glace en écailles, l'eau forme une fine couche de glace sur la surface intérieure ou extérieure d'un tambour réfrigéré, et une lame rotative élimine en continu la glace sous forme de minces flocons. Les machines à glace en tube gèlent l’eau à l’intérieur des tubes d’évaporateur verticaux jusqu’à ce qu’une structure de glace cylindrique creuse se forme avant la récolte. Les machines à glace en blocs congèlent de grands volumes d'eau dans des récipients ou des moules pendant une période de congélation plus longue, produisant ainsi des blocs solides avec une capacité de stockage thermique élevée. Les machines à glace en plaques gèlent l'eau sur des plaques d'évaporateur plates pour produire de grandes feuilles de glace qui sont ensuite brisées en morceaux plus petits si nécessaire.
Étant donné que chaque type de glace a des caractéristiques d'épaisseur, de surface et de fusion différentes, la conception de l'évaporateur est optimisée en fonction de l'application industrielle prévue.
IV. La récolte automatique garantit un fonctionnement continu
Lorsque la glace atteint l'épaisseur ou la taille requise, le système de contrôle lance le processus de récolte. Différentes machines à glace industrielles utilisent différentes méthodes de récolte en fonction de la conception de leur évaporateur. De nombreuses machines à glace en tubes et en plaques utilisent un dégivrage au gaz chaud, dans lequel un réfrigérant à haute température est temporairement dirigé à travers l'évaporateur pour réchauffer légèrement sa surface. Cela crée un mince film d'eau entre la glace et l'évaporateur, permettant à la glace de se séparer sans endommager la surface de transfert de chaleur. Les machines à glace en écailles ne nécessitent généralement pas de cycle de récolte séparé car les lames rotatives éliminent continuellement la glace nouvellement formée pendant le fonctionnement.
Des capteurs automatiques surveillent les conditions de fonctionnement telles que l’épaisseur de la glace, le niveau d’eau, la pression et la température. Une fois la récolte terminée, la machine reprend immédiatement la réfrigération, permettant un fonctionnement continu et fiable avec une intervention manuelle minimale.
